特性

说明

芯片解决方案

CPU：AR9342   RF：RTC5638H

遵循标准

IEEE802.3u MDI / MDIX 10/100快速以太网

IEEE802.11a无线LAN接口

IEEE   802.11n 无线LAN标准

DDR

64MB

闪存

8MB

PoE电源

24V（可支持50米网线供电）

CPU主频

533MHz

天线配置

MIMO  2×2 (2Tx,2 Rx)

天线

内置14dBi双极化定向天线（水平60°，垂直25°）

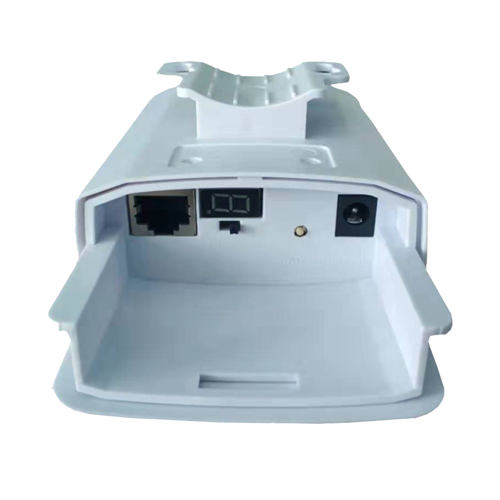

有线接口

1个有线口10/100Mbps

数码按键

1个：短按：可以改变数码管显示，快速设置IP地址和信道。（注意：长按5秒为恢复出厂默认设置）

数码管

1个，可以显示0~9、A~F共16种

拨码开关

1个2位拨码开关，可进行快速便捷的配置网桥模式

系统升级方式

支持由有线或无线方式连上设备，通过网页升级。

支持从有线口通过TFTP方式升级。

LED灯定义

一个Power电源指示灯

l  Power灯亮：电源接通/系统启动

l  Power灯灭：电源断开/系统关闭

一个LAN口指示灯

l  关闭：以太网口连接断开

l  灯亮：以太网口连接正常,在传输数据包

两个RSSI0、RSSI1信号强度指示灯（客户端模式）

客户端：两个信号灯常亮，配对成功连接状态；两灯闪亮，正在扫描AP端，未连接状态。AP端，会常亮。

电源要求

DC   12V 或POE 24V

传输速率

11a:   54M, 48M, 36M, 24M, 18M, 12M, 9M, 6Mbps

HT20:6.5M,   13M, 19.5M, 26M, 39M, 52M, 58.5M, 65M,13M,26M,39M,52M,78M,104M,117M 81M,   104M, 108M, 117M,130M

HT40:13.5M,27M,40.5M,54M,81M,108M,121.5M,135M,27M,54M,81M,108M,162M,216M,243M,270M

调制方式

OFDM/BPSK/QPSK/DQPSK/DBPSK

射频频率范围

5180   GHz ~ 5825 GHz

输出功率   @25℃

(±2.0dB)

802.11a

6-24Mbps

19.0 ± 2.0dBm

36-48Mbps

18.0   ± 2.0dBm

54Mbps

17.0   ± 2.0dBm

802.11n

HT20

MCS   0-3

19.0 ± 2.0dBm

MCS   4

18.5 ± 2.0dBm

MCS   5

18.0 ± 2.0dBm

MCS   6

17.0 ± 2.0dBm

MCS   7

16.0   ± 2.0dBm

HT40

MCS   0-3

19.0 ± 2.0dBm

MCS   4

18.5 ± 2.0dBm

MCS   5

18.0 ± 2.0dBm

MCS   6

17.0 ± 2.0dBm

MCS   7

16.0   ± 2.0dBm

灵敏度

IEEE   802.11a

6Mbps≦-90dBm

54Mbps≦-75dBm

IEEE   802.11n

HT 20

MCS 0≦-89dBm

MCS 7≦-70dBm

HT 40

MCS 0≦-88dBm

MCS   7≦-68dBm

环境规格

特性

说明

操作温度

-15~+60°C

操作湿度（无冷凝）

10%~95%   RH

存放温度

-40~+85°C

存放湿度（无冷凝）

10%~95%   RH

环保

遵循RoHs标准
